公路隧道结构健康智能监测及预警一体化解决方案

联系人：胡居义           电话：18008377600

成果介绍

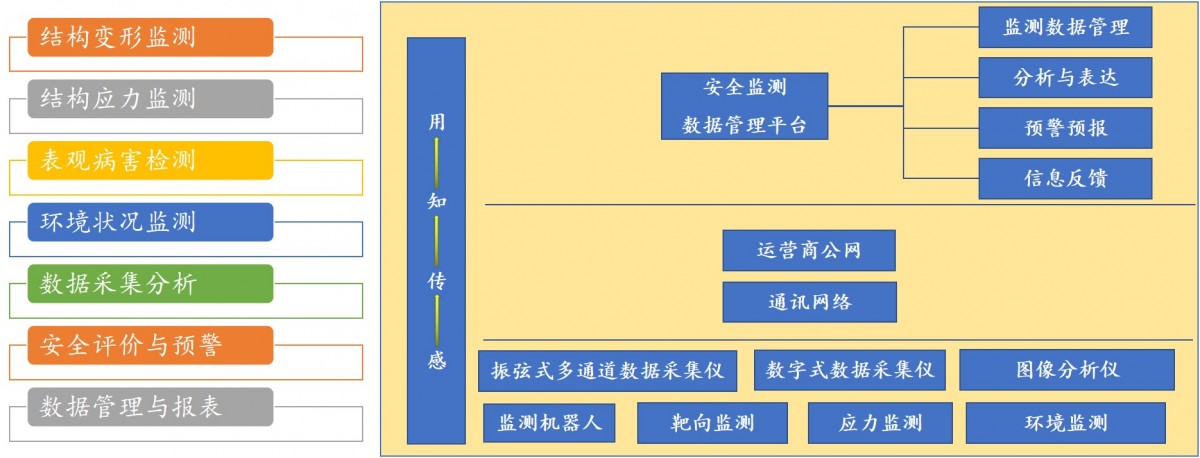

公路隧道结构健康智能监测及预警方案是一种综合性的技术解决方案，用于对公路隧道的结构健康进行智能化监测和实时预警。通过运用多种先进的监测技术和装备，对隧道的表观病害、变形、位移、裂损衬砌结构的服役性能以及渗漏水对隧道的影响等情况进行全面深入地监测和评估，并确立预警标准，通过数据远距离传输和无线通信等技术手段实现对隧道结构健康状态的实时监控和预警，有效提高了隧道的安全性和可靠性。

技术指标

表观病害监测：

（1）裂缝测量精度：≤0.2mm，可测量裂缝等病害距离0-15m；

（2）智能测量渗漏水面积≥0.04m2；

（3）裂缝、渗水与衬砌掉块的智能识别准确率达到80%以上；

变形监测：

（1）最优测试距离：视距0~60m

（2）测点覆盖范围：20m（纵向）

（3）位移测量精度：优于0.5mm

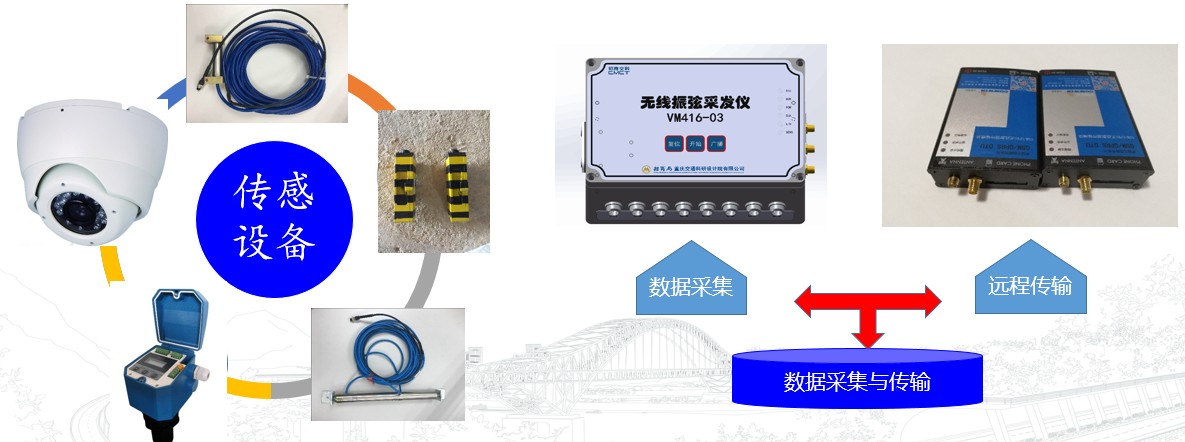

无线通信与终端采集-低功耗终端采集设备：

供电方式：AC220V；电池运行功耗：0.4W；待机功率：0.009w；通信距离：隧道内1000米；工作温度：-20～80℃；工作湿度：0-90%；采集频率：1秒～24小时；设备尺寸：12×6×150px。

无线通信与终端采集-数据远距离传输技术：

供电方式：AC220V；电池运行功耗：0.429W；待机率：0.023w；通信距离：隧道内1000米；公网网络：2G/3G/4G全网通；工作温度：-20～80℃；工作湿度:0-60%。

无线通信与终端采集-无线中继设备：

设备尺寸：24×16×150px；运行功耗：0.134W；待机率：0.023w；通信距离：隧道内1000米；工作温度：-20～80℃；工作湿度：0-90%； 中继时延：<10ms/级；中继级数：1～256级。

适用范围

高速公路隧道全长或重点段结构健康智能监测及预警。

服务模式

创新科研项目研发、技术服务、装备销售。

典型案例

一体化解决方案已在港珠澳大桥沉管隧道、重庆千厮门隧道广西贺巴高速公路隧道、浙江公路隧道等工程成功应用。
