小型路面加速加载测试系统

联系人：谭玲  电话：18008377462

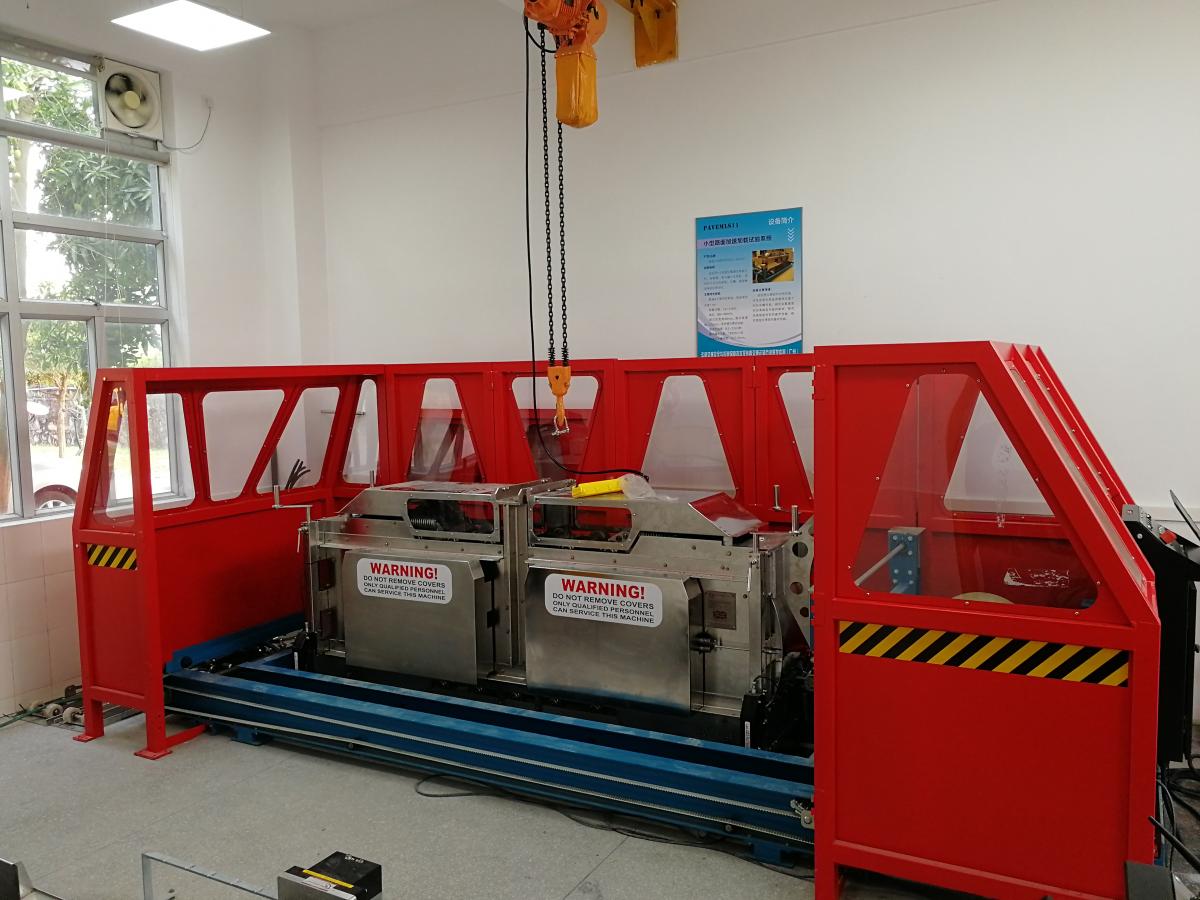

该系统用于路面结构及材料长期使用性能的评价研究，由荷载模拟器、断面仪、环境控制仓、制热/冷系统、湿润路面烘干系统、室内振动碾压成型机和路面成型试模、试槽等系统组成。具有体积小、移动方便、加载速度快的优点，加载可达7200次/小时，最大轮载为2.9kN，最大轮压值为850kPa。具有横向摆动功能系统，每侧最大摆动长度为75mm。既可用于室内测试，也可用于现场测试。可模拟路面不同干湿条件和温度条件，在较短的时间内建立路面结构使用性能指标的变化规律，从而得到对沥青路面结构长期使用性能的评价。

应用范围

(1)现场热干测试。现场较高温度下的干燥路面测试需要PaveMLS11荷载模拟器、剖面仪、环境控制仓、干燥烘干系统和制热/制冷系统。如果有风或者太冷，需要提供帆布盖取代环境控制箱。

(2)现场冷干测试。在较低温度下，可综合PaveMLS11荷载模拟器、剖面仪、环境控制仓、干燥烘干系统和制热/制冷系统。

(3)现场湿测试。湿路面常温或高温下现场试验需要PaveMLS11荷载模拟器、剖面仪、环境控制仓或者帆布盖、湿路面加热器。

(4)模拟路面实验室测试。室内振动碾压成型机及路面成型试模用来铺设实验室内的模拟路面。剖面仪、帆布盖和加热机冷却室可用来经行室内试验。

(5)钻芯室内试验。实验室内对于干燥或者潮湿的150mm直径的芯样进行试验时，需要试槽和PaveMLS11荷载荷载模拟器、断面仪、环境控制仓或提供帆布盖子、干热或冷却系统及湿加热器系统。另外，也需要一些装置以提升PaveMLS11和移动试验床，比如作用于I型轨上的手动设备。

(6)利用钻芯来评价水损害。用PaveMLS11完成加水加载试验，从路面可提取样本作强度及疲劳测试（使用半圆弯曲技术）。从轮径上钻取100mm直径芯样，同时在同样材料中取出没有压过的芯样作为参照。强度试验同时在这两种芯样上进行，有交通量与无交通量的应力比值可用来预测路面水损坏，同时可预测疲劳寿命。事实上，已经发现它比压力值更加敏感。这两个标本经过SCB法在10Hz的频率下，进行动态测试，荷载相当于无交通量时SCB延伸压力值的20%。

技术参数
