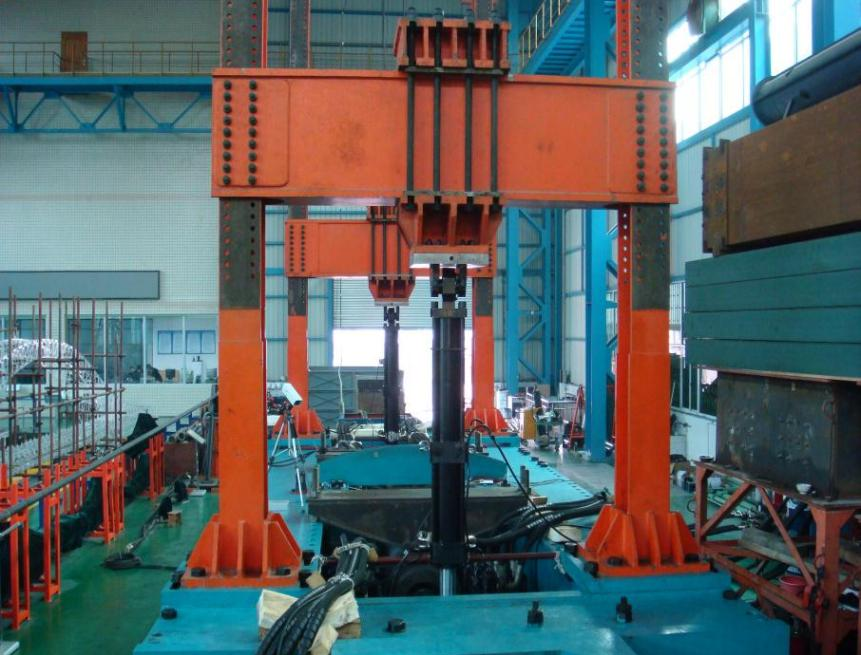

3000吨级大型工程索缆拉弯疲劳试验系统
联系人：牛松山 电话：18008377877
该系统是实验室自主知识产业的仪器设备， 疲劳加载采用实验室发明的双束耦合动静分离技术，可进行大型工程索缆静载、周期荷载和疲劳性能试验，实现拉弯耦合和固定偏转角的拉弯疲劳试验，解决了当时我国索缆疲劳试验能力和试验效率均不高的卡脖子问题。系统服务了我国首座千米级斜拉桥——苏通大桥、世界最大跨径悬索桥——土耳其恰纳卡莱大桥等重大工程，自2008年系统自研发成功以来，已经为我国70%以上新建的斜拉桥、悬索桥缆索提供了技术支撑。
应用领域
(1)各种缆索轴向疲劳、鞍座疲劳、静载、周期性能试验；
(2)各种受拉杆件及组合杆件疲劳、静载、周期性能试验；
(3)其他主要承受拉力的结构性能试验。
技术参数
静载试验 | 最大荷载（kN） | 36000 |
轴向拉伸疲劳试验 | 最大荷载（kN） | 12000 |
工作频率范围（Hz） | 0.1～10 | |
拉弯疲劳试验 | 轴向最大荷载 (KN) | 12000 |
竖向最大荷载 (KN) | 500 | |
拉 弯 角 度 (℃) | ±5 | |
工作频率范围 (HZ) | 0.1～10 |
